Punch ລະບົບໄຮໂດຼລິກ

Punch ລະບົບໄຮໂດຼລິກ

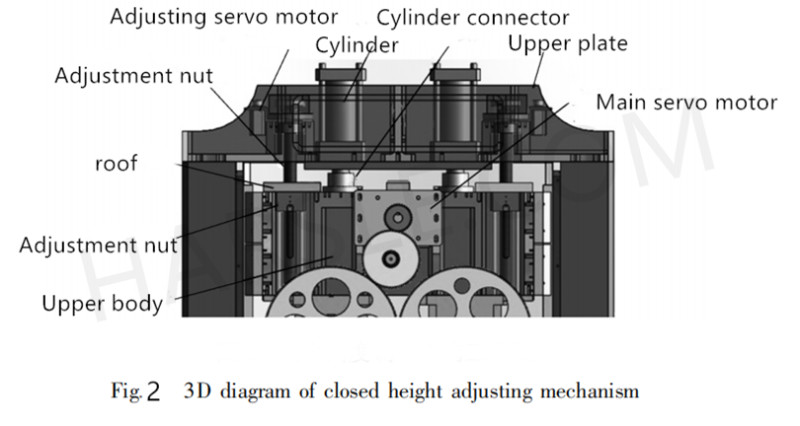

  ເມື່ອເລື່ອນຂອງດີດຍ້າຍສ່ວນທີ່ຖືກປິດລົງ, ເລື່ອນຈະໄດ້ຮັບຜົນກະທົບຈາກເລື່ອນ. ກັບຜົນບັງຄັບໃຊ້ຂອງປະຕິກິລິຍາ, ການປະຕິກິລິຍາບັງຄັບໃຊ້ເປັນຜົນບັງຄັບໃຊ້ຊົ່ວຄາວ, ເຊິ່ງຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມຫນາແຫນ້ນຂອງກອບຕຽງ, ເຊິ່ງມັນຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມຫມັ້ນຄົງຂອງກອບຕຽງ. ໃນຕອນທ້າຍນີ້, ເຈ້ຍດັ່ງກ່າວໄດ້ສ້າງລະບົບໄຮໂດຼລິກເປັນກົນໄກທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ຫລາກຫລາຍເພື່ອຫຼີກເວັ້ນຜົນບັງຄັບໃຊ້ປະຕິກິລິຢາທີ່ເກີດຂື້ນໃນໄລຍະການປະທັບຕາໂດຍກົງຢູ່ເທິງຕຽງເທິງເນື່ອງຈາກການເຊື່ອມຕໍ່ທີ່ຮຸນແຮງ. ບລັອກເກີຖືກກໍານົດໃສ່ແຜ່ນເຈາະ (ຮູບ 2), ແລະການຍູ້ແລະຕຽງເທິງແມ່ນການສ້ອມແຊມ. ໃນເວລາທີ່ເຄື່ອງເຈາະແມ່ນເຮັດວຽກ, ສະກູປະກອບໃຫ້ແຮງດັນສູງຂຶ້ນໄປເທິງຕຽງນອນ, ກະບອກສະຫນອງແຮງດັນລົງໄປເທິງຮ່າງກາຍ, ແລະກະບອກເຮັດໃຫ້ຄວາມກົດດັນຄວາມກົດດັນໃນໄລຍະການກົດດັນລົງຂອງບລັອກເລື່ອນ, ແລະຕິກິຣິຍາແມ່ນ counteracted ໃນເວລາທີ່ຕັນບໍລິການຖືກ punched ຢູ່ສູນສູນກາງທາງລຸ່ມ. ໃນເວລາທີ່ຜົນບັງຄັບໃຊ້ໄດ້ຮັບຜົນກະທົບ, ກະບອກສູບເຮັດຫນ້າທີ່ເປັນການບີບຕົວ. ໃນເວລາທີ່ mold ໄດ້ມີການປ່ຽນແປງ, cylinder ຍູ້ຮ່າງກາຍເທິງເພື່ອຍ້າຍລົງ.

  ສາມປະເພດຂອງການເຄື່ອນໄຫວຂອງຖັງປືນຄວນໄດ້ຮັບການຄວບຄຸມ, ເຊິ່ງແມ່ນ, ກົດດັນ, ສັນຍາແລະຢຸດເຊົາ, ດັ່ງນັ້ນປ່ຽງສີ່ຫລ່ຽມທາງສາມທາງທາງຂວາງເທົ່າກັບສາມປະເພດຂອງຖັນ. ໃນເວລາທີ່ຕໍາແຫນ່ງຊ້າຍແລະຂວາຂອງປ່ຽງກັນນ້ໍາຖືກເຊື່ອມຕໍ່ຕາມລໍາດັບ, ປັ໊ມນ້ໍາມັນຈະຫັນໄປຫາຫ້ອງສູງສຸດແລະຫ້ອງຕ່ໍາຂອງກະບອກສູບ, ເຮັດໃຫ້ການຂັບເຄື່ອນຂອງຖັງສູບເຄື່ອນຍ້າຍໄປຂ້າງຫນ້າແລະສູງຂຶ້ນຕາມລໍາດັບ. ໃນເວລາທີ່ປ່ຽງກັນຂອງປ່ຽງກັນນ້ໍາຖືກເຊື່ອມຕໍ່, ການເຮັດວຽກທີ່ດີເລີດໃນເວລານີ້, ໃນເວລາທີ່ຜົນບັງຄັບໃຊ້ປະຕິກິລິຍາກົດທີ່ໄດ້ຮັບ, ຄວາມກົດດັນທີ່ສາມາດທົນຄວາມກົດດັນໄດ້ຖືກຄວບຄຸມໂດຍຫ້ອງຂອງຊັ້ນເທິງຂອງປ່ອງແລະປ່ຽງໄຫຼທີ່ເຊື່ອມຕໍ່ກັບມັນ. ປັ໊ມນ້ໍາມັນບໍ່ຈໍາເປັນຕ້ອງສະຫນອງນ້ໍາມັນໃຫ້ກັບກະບອກໃນເວລານີ້, ແລະປັ໊ມນ້ໍາມັນບໍ່ຈໍາເປັນຕ້ອງດໍາເນີນການ. ໃນເວລາທີ່ຮົ່ວໄຫລຂອງນ້ໍາມັນຕ້ອງໄດ້ຮັບການບັນຈຸແລະຄວາມກົດດັນຈະຖືກຮັກສາໄວ້, ເບື້ອງຊ້າຍຂອງປ່ຽງກັນນ້ໍາຖືກເປີດ. ໃນເວລານີ້, ປັ໊ມນໍ້າມັນຕ້ອງໄດ້ເລີ່ມຕົ້ນທີ່ຈະເຕີມເຕັມຫ້ອງສູງຂອງກະບອກ. ດັ່ງນັ້ນ, ປັ໊ມນ້ໍາ servo ແມ່ນໃຊ້ເພື່ອເຮັດໃຫ້ນ້ໍາມັນໃນທຸກເວລາເພື່ອຊ່ວຍປະຢັດພະລັງງານ.

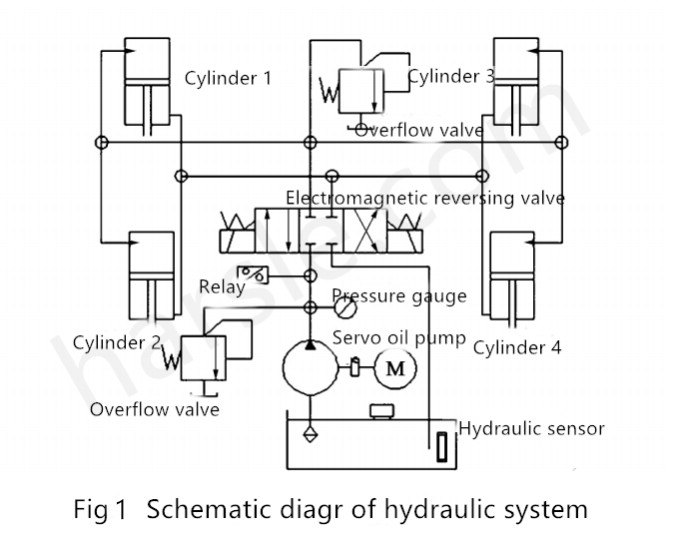

ລະບົບໄຮໂດຼລິກຂອງລະບົບໄຮໂດຼລິກແມ່ນສະແດງຢູ່ໃນຮູບທີ່ 1.
